SD941X電動伸縮蝶閥

一、SD941X電動伸縮蝶閥產品概述

上海川滬閥門有限公司生產的SD941X電動伸縮蝶閥是集法蘭蝶閥和伸縮節于一體的新式蝶閥，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1.流通能力大。
2.性能穩定、密封可靠、磨擦力小、開關輕便。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
SD941X電動伸縮蝶閥適用于水廠、電廠、鋼廠、石油化工、食品醫藥、輕紡、造紙等系統給水、排水場合使用，尤其適用于水管路中作為調節和截流設備使用。

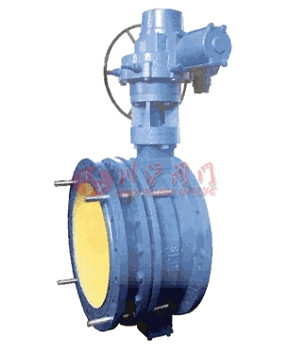

二、SD941X電動伸縮蝶閥產品圖片

SD941X電動伸縮蝶閥

三、SD941X電動伸縮蝶閥性能規范

公稱通徑DN（mm）		300~2000
公稱壓力PN（MPa）		1.0
試驗壓力（MPa）	殼體	1.5
試驗壓力（MPa）	密封	1.1
適用溫度		-15 ~ 120度
適用介質		飲用水、污水、海水等。

四、SD941X電動伸縮蝶閥主要零部件材料

閥體	閥板	轉軸	襯套	閥座
材料名稱	代號	材料名稱	代號	材料名稱	材料名稱	材料名稱	代號	適用溫度
灰鑄鐵球墨鑄鐵鋁青銅不銹鋼 CF8M不銹鋼碳鋼	Z Q T P R C	電鍍球墨鑄鐵鋁青銅不銹鋼鈦鋼 CF8M不銹鋼碳鋼	B1 B2 B3 B4 B5 B6	不銹鋼碳鋼	潤滑青銅聚四氟乙烯	天然橡膠海帕倫乙丙橡膠氯丁橡膠丁晴橡膠耐磨橡膠氟橡膠耐熱乙丙橡膠聚四氟乙烯	X1 X2 X3 X4 X5 X6 X7 X9 F	-20~85度 -20~120度 -20~120度 -7~93度 -20~100度 -10~100度 -20~200度 -20~135度 -20~150度

閥體

閥板

轉軸

襯套

閥座

材料名稱

代號

材料名稱

代號

材料名稱

代號

適用溫度

灰鑄鐵

球墨鑄鐵

鋁青銅

不銹鋼

CF8M不銹鋼

碳鋼

電鍍球墨鑄鐵

鋁青銅

不銹鋼

鈦鋼

CF8M不銹鋼

碳鋼

不銹鋼

碳鋼

潤滑青銅

聚四氟乙烯

天然橡膠

海帕倫

乙丙橡膠

氯丁橡膠

丁晴橡膠

耐磨橡膠

氟橡膠

耐熱乙丙橡膠

聚四氟乙烯

-20~85度

-20~120度

-7~93度

-20~100度

-10~100度

-20~200度

-20~135度

-20~150度

五、SD941X電動伸縮蝶閥多回轉電動執行器參數

型號	公稱轉矩 (N.m）	大控制轉矩 (N.m）	小控制轉矩 (N.m）	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min）	電機功率 (kw）	重量 (kg）
Z5	50	75	≤25	150	28	1∶1	18	0.12	28
Z10	100	150	≤50	160			24、36	0.25 0.37	61
Z15	150	225	≤75					0.37 0.55	63
Z20	200	300	≤100		40			0.55 0.75	63
Z20	200	300	≤100		28			0.55 0.75	63
Z30	300	450	≤150		40		24	0.75	65
Z30	300	450	≤150		28		24	0.75	65
Z45	450	675	≤225	110	48		24	1.1	110
Z45	450	675	≤225				36	1.5	110
Z60	600	900	≤300				24	1.5	112
Z60	600	900	≤300				36	2.2	112
Z90	900	1350	≤450		60		24	2.2	139
Z90	900	1350	≤450		48		36	3.0	139
Z120	1200	1800	≤600		60		24	3.0	142
Z120	1200	1800	≤600		48		24	3.0	142
Z180	1800	2160	≤900	140	70	25∶1	24	4.0	261
Z180	1800	2160	≤900				36	5.5	261
Z250	2500	3000	≤1250				24	5.5	264
Z350	3500	4200	≤1750		75	13∶1	18	7.5	430
Z500	5000	6000	≤2500		75	13∶1	18	10	440
Z800	8000	9600	≤4000	120	80	90∶1	12	13	800
Z1000	10000	12000	≤5000	120	100	90∶1	12	15	820

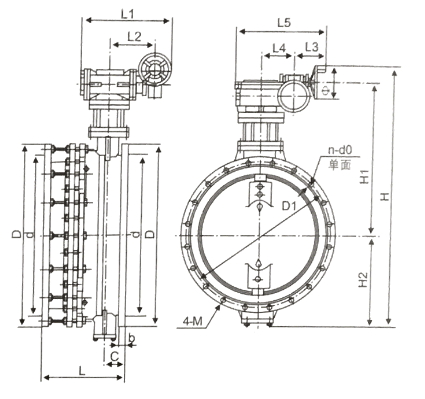

六、SD941X電動伸縮蝶閥結構圖

七、SD941X電動伸縮蝶閥連接尺寸

DN	D	D1	d	b	C	L			n-dO	4-M	H	H1	H2	L1	L2	L3	L4	L5	Ф	重里
(mm)	D	D1	d	b	C	L0	Lmax	Lmin	n-dO	4-M	H	H1	H2	L1	L2	L3	L4	L5	Ф	(kg)
300	445	400	370	28	57	282	302	252	8-23	M20	959	542	267	449	178	254	104	473	300	148
350	505	460	429	30	64	301	321	271	12-23	M20	1048	583	315	449	178	254	104	473	300	188
400	565	515	480	32	70	313	333	283	12-28	M24	1120	620	350	449	178	254	104	473	300	237
450	615	565	530	32	76	334	354	304	16-28	M24	1190	667	373	449	178	254	104	473	300	268
500	670	620	582	34	76	346	366	316	16-28	M24	1280	702	428	486	196	254	130	528	300	289
600	780	725	682	36	89	398	418	368	16-31	M27	1409	759	450	627	244	245	162	596	400	480
700	895	840	794	40	115	425	445	395	20-31	M27	1613	885	528	627	244	245	162	596	400	615
800	1015	950	901	44	120	455	475	425	20-34	M30	1736	1013	573	635	270	295	196	711	300	818
900	1115	1050	1001	46	120	485	505	455	24-34	M30	1860	1071	639	635	270	295	196	711	300	956
1000	1230	1160	1112	50	150	495	515	465	24-37	M33	2107	1234	723	955	455	296	295	807	300	1277
1200	1455	1380	1328	56	175	542	562	512	2&40	M36	2326	1343	833	955	455	296	295	807	300	1764
1400	1675	1590	1530	62	195	612	632	582	3243	M39	2996	1668	1078	1270	598	387	414	1089\| 500 :		42801
1600	1915	1820	1750	68	220	640	660	610	3&49	M45	3246	1778	1218	1270	598	387	414	1089	500	4953
1800	2115	2020	1950	70	245	710	730	680	4049	M45	3720	2044	1426	1625	745	387	602	1399	500	Z416J
2000	2325	2230	2150	74	270	775	795	745	4449	M45	3851	2115	1486	1630	750	417	602	1430	500	9372
