圓形電動百葉蝶閥

產品展示>> 電動蝶閥>>圓形電動百葉蝶閥

一、圓形電動百葉蝶閥產品概述

上海川滬閥門有限公司生產的圓形電動百葉蝶閥蝶板采用百葉式多軸結構，流體均勻，電傳動，啟閉力矩省力均勻，動作靈敏，性能可靠，與多回傳型電動執行器相連接后，可以控制閥門的開關或者調節（輸入輸出信號4-20mA）管道介質流量大小。
特點：
1、對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用；
2、具有耐磨性好、工作穩定可靠、操作方便；
3、泄漏率小、使用壽命長、安裝維修方便；
4、適用于低壓差、大口徑、大流量場合，
適用場景:
圓形電動百葉蝶閥廣泛應用于建材、冶金、礦山、電力等生產過程中的煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

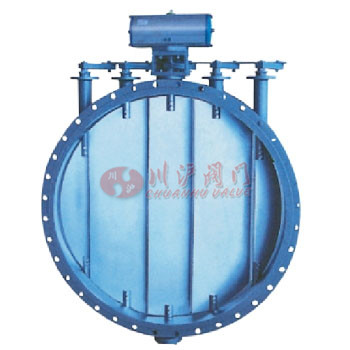

二、圓形電動百葉蝶閥產品圖片

圓形電動百葉蝶閥

三、圓形電動百葉蝶閥性能規范

公稱壓力（MPa)	0.1MPa	介質溫度	-30℃～-450 ℃
控制方式	ON-OFF/4-20mA	適用介質	冷熱風、煙氣
介質流速	25m/s	泄漏率	1~5%

四、圓形電動百葉蝶閥主要零部件材料

零件名稱	閥體	閥板	閥軸
材料	Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼	Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼	碳鋼、不銹鋼

五、圓形電動百葉蝶閥多回轉電動執行器參數

型號	公稱轉矩 (N.m）	大控制轉矩 (N.m）	小控制轉矩 (N.m）	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動 速比	輸出轉速 (r/min）	電機功率 (kw）	重量 (kg）
Z5	50	75	≤25	150	28	1∶1	18	0.12	28
Z10	100	150	≤50	160			24、36	0.25 0.37	61
Z15	150	225	≤75					0.37 0.55	63
Z20	200	300	≤100		40			0.55 0.75	63
Z20	200	300	≤100		28			0.55 0.75	63
Z30	300	450	≤150		40		24	0.75	65
Z30	300	450	≤150		28		24	0.75	65
Z45	450	675	≤225	110	48		24	1.1	110
Z45	450	675	≤225				36	1.5	110
Z60	600	900	≤300				24	1.5	112
Z60	600	900	≤300				36	2.2	112
Z90	900	1350	≤450		60		24	2.2	139
Z90	900	1350	≤450		48		36	3.0	139
Z120	1200	1800	≤600		60		24	3.0	142
Z120	1200	1800	≤600		48		24	3.0	142
Z180	1800	2160	≤900	140	70	25∶1	24	4.0	261
Z180	1800	2160	≤900				36	5.5	261
Z250	2500	3000	≤1250				24	5.5	264
Z350	3500	4200	≤1750		75	13∶1	18	7.5	430
Z500	5000	6000	≤2500		75	13∶1	18	10	440
Z800	8000	9600	≤4000	120	80	90∶1	12	13	800
Z1000	10000	12000	≤5000	120	100	90∶1	12	15	820

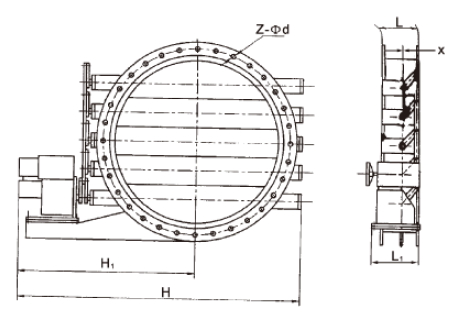

六、圓形電動百葉蝶閥結構圖

七、圓形電動百葉蝶閥連接尺寸

DN	D1	D	L	L1	H1	H	b	Z-d	軸數	Wt/Kgs
500	555	600	220	300	900	1270	8	20-18	3	594
600	655	700	220	300	950	1370	10	20- 18	3	629
700	755	800	240	300	1000	1470	10	20-18	3	721
800	870	930	240	365	1120	1640	10	24-23	3	813
900	970	1030	260	365	1170	1740	12	24-23	3	905
1000	1070	1130	260	365	1220	1840	12	28-23	3	1000
1120	1190	1250	280	420	1430	2110	12	28-23	4	1080
1250	1320	1380	280	420	1495	2240	14	32-23	4	1372
1400	1470	1530	300	420	1570	2390	14	36-23	4	1566
1600	1670	1730	320	450	1745	2660	14	40-23	4	1951
1800	1870	1930	340	450	1845	2860	16	44-23	4	2340
2000	2070	2130	360	450	1945	3060	16	48-23	4	2730
2240	2310	2370	380	480	2095	3330	18	48-23	4	3075
2500	2570	2630	420	480	2225	3590	18	52-23	5	3634
2800	2870	2930	440	480	2375	3890	18	60-23	5	4226
3000	3070	3130	460	480	2475	4090	18	60-23	5	4735
